はじめに

騒音や振動測定をしてデータをもらったとしてもデータがどういったことを意味しているか分からないですよね。

今は騒音や振動などの測定器が進歩して多くのデータが取れるようになっております。

データが多いということはその場の状況をつかみやすく改善策の立案にも役立ちます。

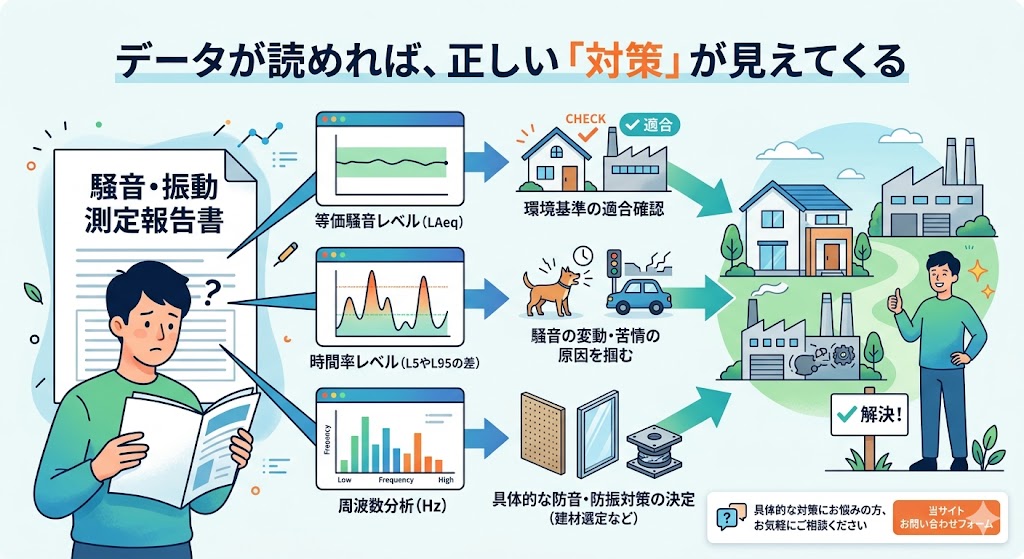

少しでもわかりやすくデータの見方を解説したいと考えます。

この記事を読んで得られること

騒音振動のデータの見方がわかる

データが見られるようになると考察ができる

どんな種類の騒音や振動か？

騒音や振動といっても発生源やその悩みの種類によって種類が異なってきます。

その種類によってデータが見方は変わってきます。

概ね分類すると以下のものになるかと思います。

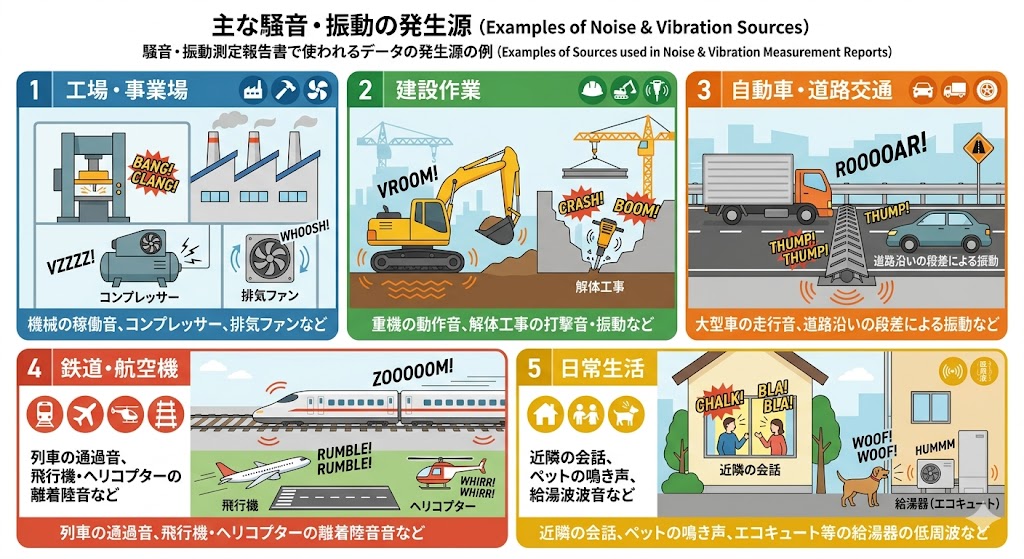

騒音や振動の分類

工場や事業場から発生するもの
建設作業から発生するもの
自動車などから発生するもの
鉄道からの発生するもの
航空機から発生するもの
日常の生活から発生するもの
会話や温水器などの設備
その他

データの種類

例えば報告書に以下のようなデータが出てきたとします。
でもこのデータどうやって見たらいいかわからないですよね。

等価騒音レベル（LAeq）

環境基準値と比較する時に用います。

住宅の側などで測定することが多いですよね。

この数値は下記のように算出されています。

等価騒音レベル (Leq) は、equivalent continuous sound levelの訳であり、ある時間内で変動する騒音レベルのエネルギーを同時間内の定常騒音のエネルギに置きかえることです。時間 ti~t2の間に、騒音レベルがある一定範囲で変動している場合、この騒音のエネルギを定常騒音のエネルギーに置き換えることです。

ちょっと、この解説だけだと何言ってるかわからないですよね。
下記の記事で詳しく解説しています。そちらも参考にしてください。

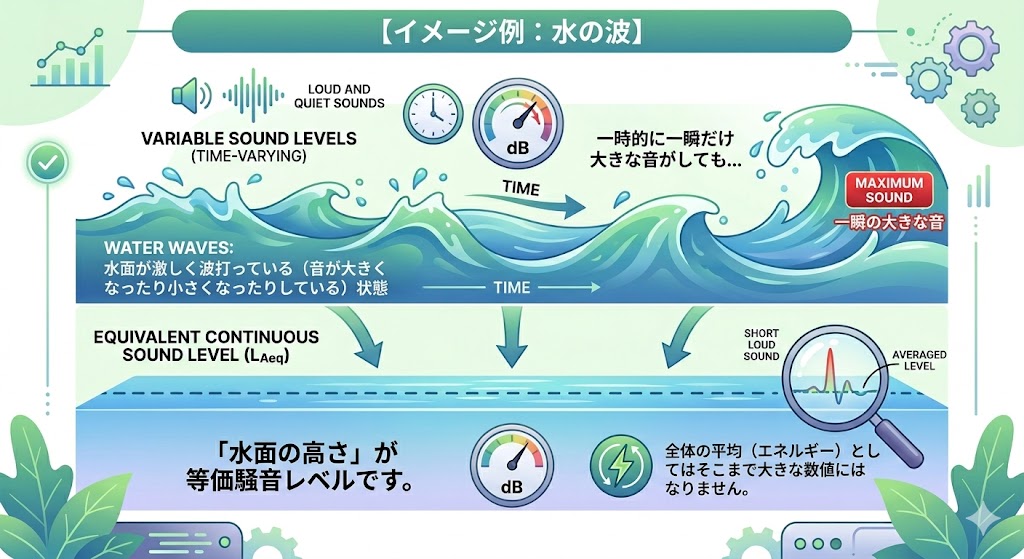

水で例えると波がある状態から波の状態へならすことです。

コップや容器の中の水の上下運動とみなしてもいいかもしれません。

短い時間で大きな音がしても等価騒音レベルは上がりにくいですね。

詳しくは以下の記事を参考にしてください。

Amazon | リオン普通騒音計(NX-42EX付き、検定付き) NL-42EXK | 騒音計 | 産業・研究開発用品通販

リオン普通騒音計(NX-42EX付き、検定付き) NL-42EXKが騒音計ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

Amazon | リオン超小型・超軽量普通騒音計検定付 NL-27 | 騒音計 | 産業・研究開発用品通販

リオン超小型・超軽量普通騒音計検定付 NL-27が騒音計ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

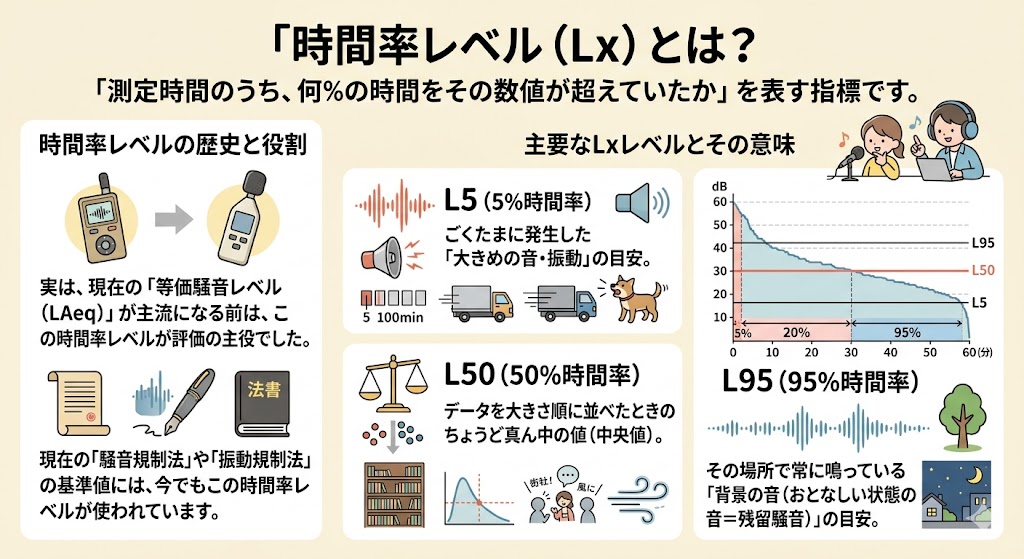

時間率騒音レベル、時間率振動レベルとは?（L5、L10、L50、L90、L95など）

時間率騒音レベルは L5や L50と言われます。

昔はこの数値が等価騒音レベルの代わりに使われておりました。

現在でも騒音規制法振動規制法ではこちらの値が使われます。

わが国の騒音規制法および振動規制法に使われている評価量で騒音や振動の大きさが不規則かつ大幅に変動するときにこの評価量は適用されます。

この数値は下記のように求められます。

ある実測時間内の変動騒音に着目したとき、ある騒音レベルを超えている時間の合計が実測時間のN%に相当するとき、その騒音レベルをN%時間率騒音レベルと言います。たとえば実測時間が10分の場合55dBを超える時間の合計が5分であったならば55dBを50%時間率騒音レベル (中央値) と言います。

もし55dBを超える時間の合計が30秒であったならば55dBはL5 (5%時間率騒音レベル) となります。

時間率振動レベルについても同様です。

振動を低い方から高い方まで並べ替えてそれの何パーセントの範囲にあるかということを示すものです。

エネルギーとは違って得られた値を順番に並べ替えるので騒音の苦情を等価騒音レベルより適格に表すこともあります。

また L95などはその場における残留騒音レベルとしてデータを見ることができます。

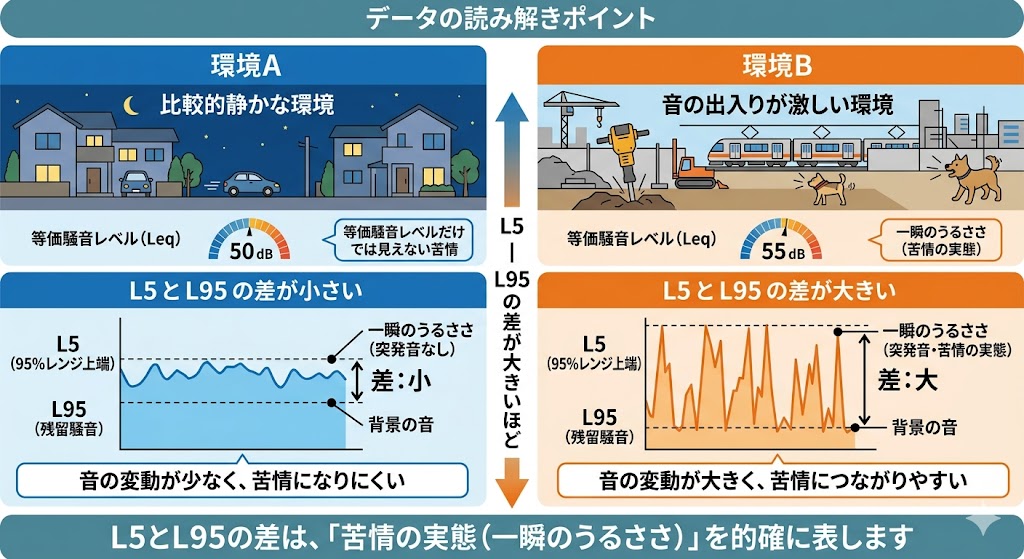

L5とL95の差が大きいほど音の変動が大きいということですね。

中古マンションのスピード査定サービス【KAITRY】

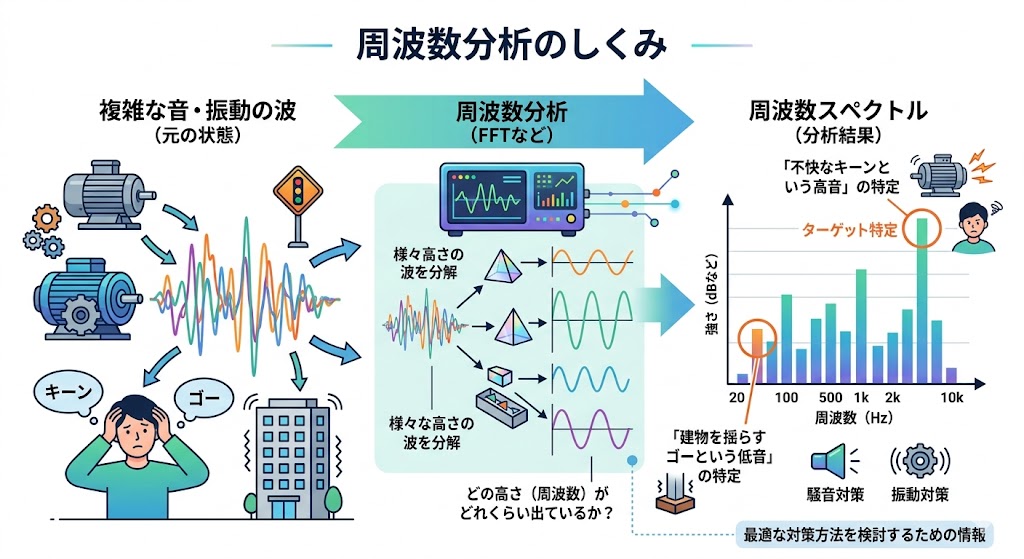

周波数分析とは?

周波数と音の成分のことです。

音色とも言えます。

音、振動は一般に多くの周波数が合成された複雑な波形をしています。

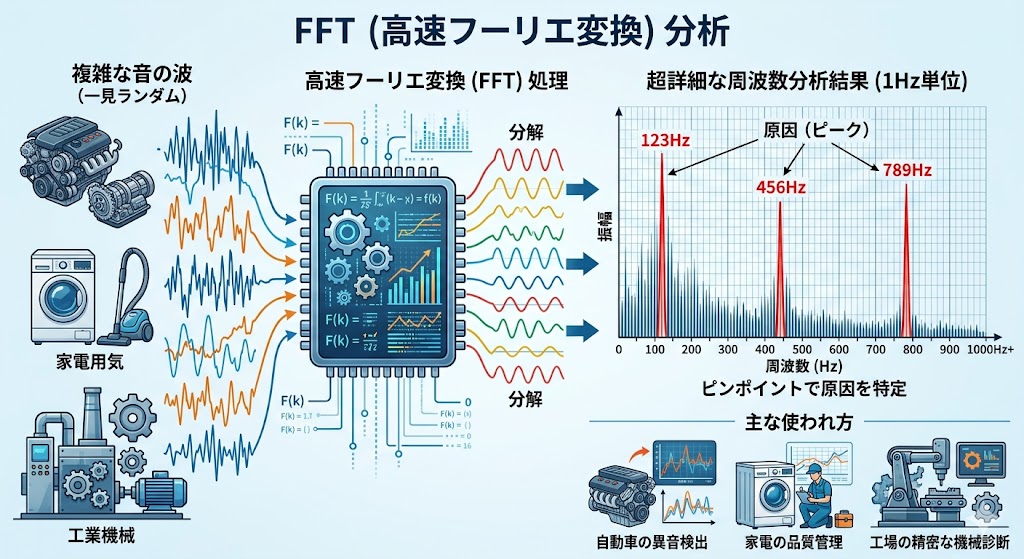

音や振動の性質を調べるためこの複雑な波形を周波数成分ごとに分けることを周波数分析と呼び、一般的にはオクターブバンド分析、1/3オクターブバンド分析、 FFT分析などの手法がよく使われます。

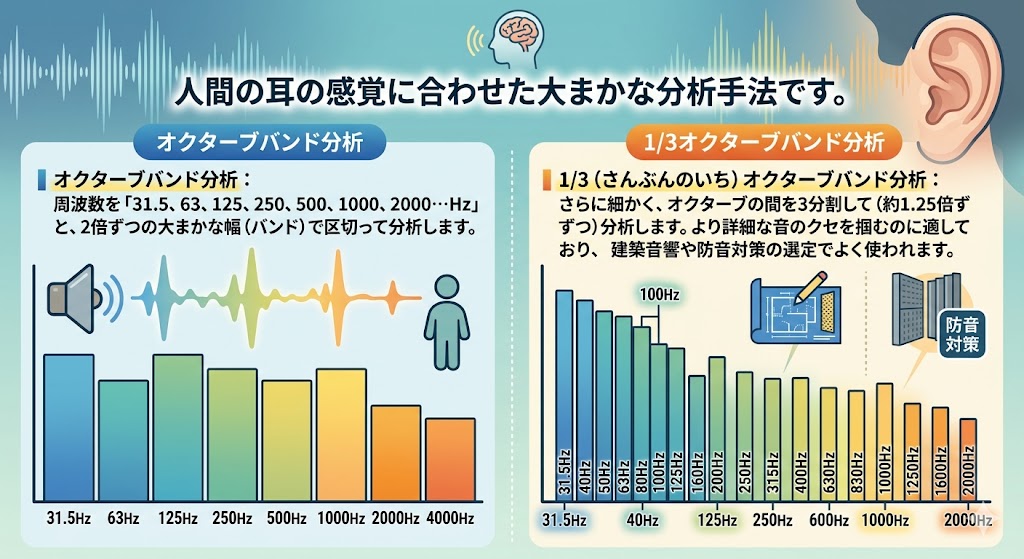

オクターブバンド分析、 1/3オクターブバンド分析とは？

音の高さの感覚は、音の周波数に依存します。二つの音の高さの感覚の違いは、音の周波数の差ではなく、音の周波数の比に対応します。

周波数分析に用いられるバンドパスフィルタセットには、定比型 (フィルタの上限周波数と下限周波数の比が一定) と定幅型 (上限周波数と下限周波数の差が一定)の二種類がありますが(P.62参照)、騒音の評価を目的とした分析には、人間の感覚に対応させやすい定比型フィルタを使うのが一般的です。

周波数の比が2となる関係をオクターブといい、バンドパスフィルタの上限周波数が下限周波数の2倍であるフィルタをオクターブバンドパスフィルタと呼びます。オクターブバンド分析のフィルタの中心周波数は、31.5、63、125、250、500,1000,2000･・・ Hzと、隣り合うフィルタの2倍の関係になります。詳細な分析が必要なときには、 1/3オクターブ分析が使われます。 1/3オクターブ分析のフィルタの中心周波数は、 31.5、40、50、63、80、100, 125・・・ Hzと､隣り合うフィルタの約1.25倍 (1/3オクターブ間隔)の関係になります。
